目前,LED UV灯系统在我公司已经逐渐开始批量使用,为方便大家调试和维护,现将相关资料进行整理,编写本手册,供大家参考使用。
1.1 LED UV灯LED UV灯主要由开关电源及冷却水箱、LED UV灯、UV灯电缆、控制电缆及冷却水管等组成。
l开关电源及冷却水箱是LED UV系统的关键部件,它主要由开关电源、冷却系统、水循环系统等组成。
Ø开关电源部分的工作原理图如下图所示,它可以提供两路直流电源输出,每路分别由两个开关电源和一块光源控制板组成。
Ø水箱内部由控制器、压缩机、散热器、水位开关、压力开关等组成。水箱的外形图如下图所示:
LED UV灯

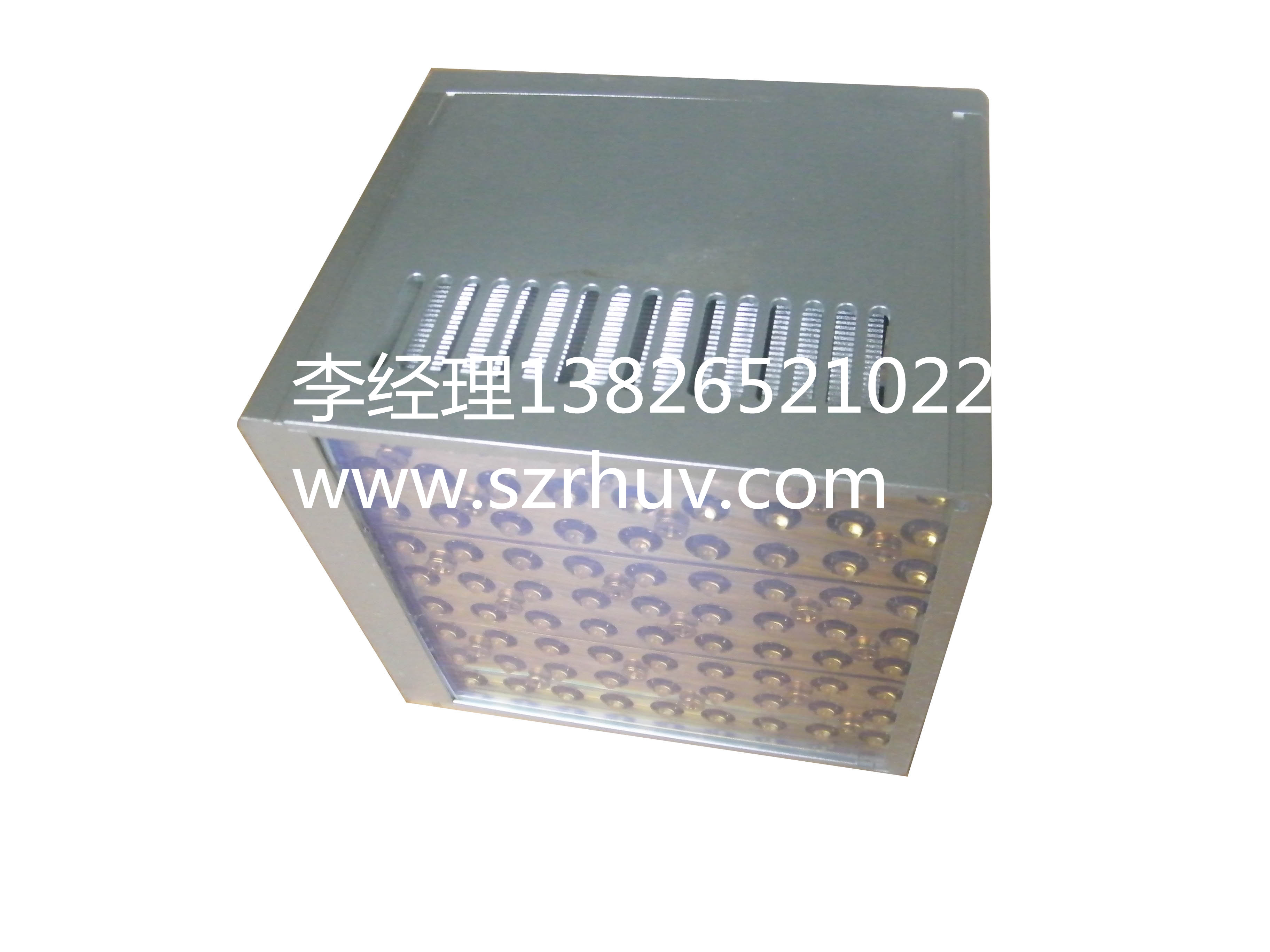

每台设备共有两个LED UV灯,外观图片如下图所示,它的背面有两个水管接头,其中一根为进水口,另一根为出水口。还一个航空插座供UV灯电缆连接使用。
